電纜故障的精確定點是故障探測的關鍵

①．聲測法

該方法是在對故障電纜施加高壓脈沖使故障點擊穿放電時，通過探聽故障點的放電聲音來找出故障點。該方法容易理解，但往往由于環境噪音比較大，甚至電纜埋設深度過深時，有時很難分辨出真正的故障點放電的聲音，而且耳朵的靈敏度有限，造成測試精度不高（一般測試誤差大于1米）。

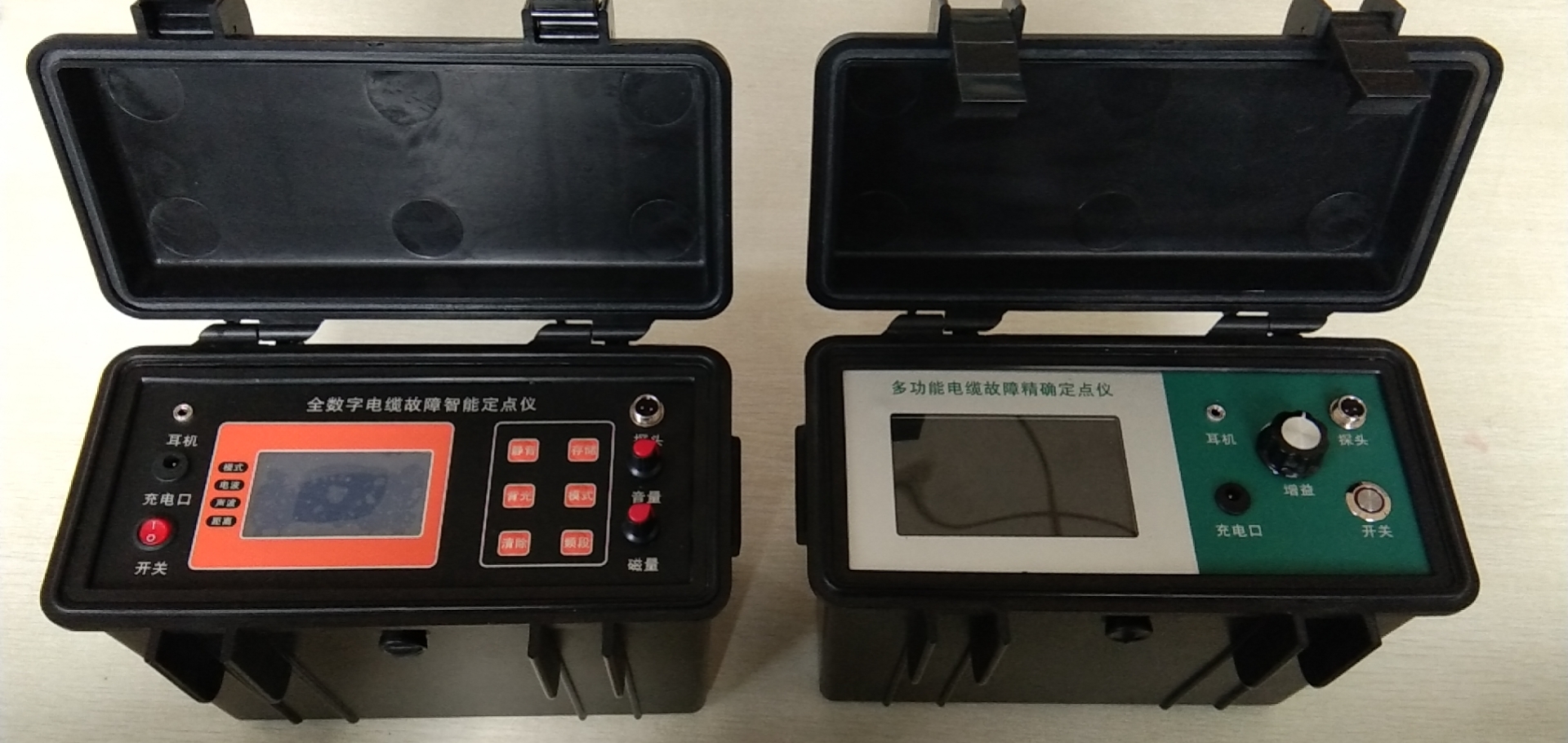

②．聲磁同步檢測法

這種方法也需要對故障電纜施加高壓脈沖使故障點擊穿放電。當向電纜中施加高壓脈沖信號時，在電纜的周?chē)鷷?huì )產生一個脈沖磁場信號，同時因為故障點的放電又會(huì )產生一個放電的聲音信號，由于磁場信號傳播的速度很快（近似于光速，30萬公里/秒），聲音信號傳播的速度較慢（大約340米/秒），它們傳到地面時就會(huì )有一個時間差。用儀器的探頭在地面上接受到這個磁場和聲音信號，并計算出時間差。在電纜的上方移動探頭，找到這個時間差最小的地方，在這個位置的正下方就是故障點。

用這個方法提高了抗噪聲干擾的能力，也提高了定點的精度（誤差小于0.1米），信號容易理解、辨別。

③．音頻信號感應法

這種方法主要是路徑儀采用，用來尋找電纜路徑走向。

也可以對故障電阻小于幾十歐姆的短路故障和距離較近的斷線故障進行定點：把音頻信號加到故障相之間，路徑儀接收機在故障點正上方接收到的信號會(huì )突然增強，過了故障點后信號會(huì )明顯減弱或者消失，用這種方法可以找到故障點。

④．跨步電壓法

當對故障相和大地之間施加一個直流高壓脈沖信號時，在故障點兩側跨步電壓的方向相反，用這種方法可以找到故障點。

這種方法的優點是可以指示故障點的方向，對測試人員的指導性較強；但這種方法只能查找直埋電纜外皮破損的開放性故障，無法查找封閉性故障和非直埋電纜的開放性故障。

對于護套破損的故障電纜，由于鎧裝對大地之間形成多點放電通道，用跨步電壓法可能會(huì )找到多個跨步電壓突變點，需要加以排除。

用跨步電壓法查找直埋的低壓電纜故障特別有效。
