電力電纜知識簡述

1．電力電纜的基礎概述

電力電纜供電以其安全、可靠、有利于美化城市與廠礦布局等優點，獲得了越來越廣泛的應用。

電力電纜（以下簡稱電纜）多埋于地下，一旦發生故障，尋找起來十分困難，往往要花費數小時，甚至幾天的時間，不僅浪費了大量的人力、物力，而且會(huì )造成難以估量的停電損失。如何準確、迅速、經濟地查尋電纜故障便成了供電部門日益關注的問題。

電纜故障情況及埋設環境比較復雜，變化多，測試人員應熟悉電纜的埋設走向與環境，確切地判斷出電纜故障性質，選擇合適的儀器與測量方法，按照一定的程序工作，才能順利地測出電纜故障點。

電纜故障探測有其固有的特點，現場測試人員曾形象地說探測電纜故障點“七分靠?jì)x器,三分靠人”，說明單純地靠購買先進儀器是不能解決問題的。要重視操作人員的培訓工作，生產單位和使用部門要經常交流信息、積累經驗，加強電纜故障探測技術的研討，以促進我國電纜故障探測技術整體水平的提高。

2．電力電纜的基本結構

電力電纜主要與線芯（導體）、絕緣層和護層（套）三部分組成，不同的部分材質不同，發揮著不同的作用。

線芯是傳導電流的通路。常用的電纜線芯材料是銅或鋁。它們具有較高的導電性能和較小的線路損耗。

絕緣層可以隔絕導體上高電場對外界的作用，常見的絕緣材料有：油浸紙（Paper）、橡膠（Rubber）、聚氯乙烯(PVC)、聚乙烯（PE）、交聯聚乙烯（XLPE）等。

護層又稱為護套，用于保護電纜線芯和絕緣層，是線芯、絕緣層免受外界損傷、受潮、滲透、腐蝕等作用。一般有金屬護層（鎧裝）與絕緣層兩部分組成。

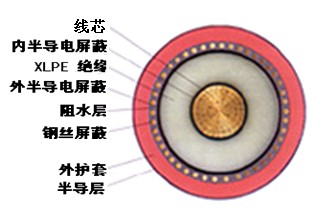

① 單芯電纜的基本結構

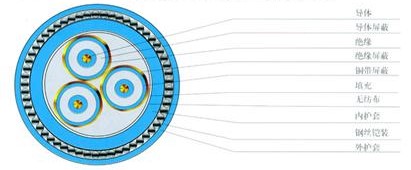

② 三芯電纜的基本結構
