鐵路電纜故障檢測采用 先粗判類型 → 再測距定位 → 最后精確定點”的三級流程，核心依賴絕緣 / 導通測試、TDR 脈沖反射、跨步電壓、聲磁同步等專業技術，適配鐵路信號電纜（多芯、屏蔽、埋地、強干擾）的嚴苛工況。

一、鐵路電纜常見故障類型

• 斷線（開路）：芯線斷裂，導通電阻無窮大

• 混線（短路）：芯線間絕緣擊穿，電阻趨近 0

• 接地（漏電）：芯線與屏蔽 / 大地絕緣下降

• 高阻故障：絕緣老化，漏電電阻高（幾百～幾千兆歐）

• 外護套破損：屏蔽層 / 鎧裝接地，受潮腐蝕

二、第一步：初步診斷（粗判故障）

1. 導通測試（萬用表）

• 測芯線兩端電阻：

• ∞ → 斷線

• <5Ω → 正常

• 0Ω → 芯線間短路

2. 絕緣測試（500V 兆歐表）

• 測芯線 - 芯線、芯線 - 大地：

• ≥1000MΩ → 良好

• <100MΩ → 絕緣不良

• <10MΩ → 嚴重漏電 / 接地

3. 系統聯動判斷

• 控制臺報警（軌道電路紅光帶、道岔無表示）→ 鎖定故障區間

三、第二步：故障測距（粗定位）

1. 時域反射法（TDR，最常用）

• 設備：電纜故障測試儀 / TDR 儀

• 原理：發射低壓脈沖，故障點阻抗突變產生反射波

• 公式：距離 L = (波速 × 時間差) / 2

• 適用：斷線、低阻短路

• 精度：±1m（1km 內）

2. 低壓電橋法

• 原理：惠斯通電橋測電阻比，計算長度

• 適用：高阻接地 / 短路

3. 高壓閃絡法（擊穿法）

• 原理：高壓擊穿故障點，產生行波反射

• 適用：高阻、間歇性故障



四、第三步：精確定點（開挖前）

1. 跨步電壓法（埋地電纜首選）

• 設備：跨步電壓定位儀

• 原理：故障點注入信號，地面電位呈 “V” 形峰值

• 適用：接地、外護套破損

• 精度：±0.5m

•

2. 聲磁同步法

• 原理：高壓放電時，故障點發聲 + 磁場，測時差

• 適用：高阻、閃絡性故障

3. 音頻感應法

• 原理：注入音頻信號，用探頭尋峰

• 適用：低阻短路、斷線

五、鐵路專用檢測流程（標準作業）

1. 斷電隔離 → 安全操作，防干擾

2. 導通 / 絕緣測試 → 確定故障類型

3. TDR 測距 → 給出 “XX 米處故障”

4. 路徑探測 → 確認電纜走向

5. 精確定點 → 跨步電壓 / 聲磁法鎖定點位

6. 開挖修復 → 最小范圍施工

六、鐵路 vs 普通電纜檢測差異

• 強抗干擾：必須屏蔽 25kV 牽引網電磁干擾

• 多芯復雜：同時測多對芯線，區分主備線

• 埋地為主：依賴地面定點，不能盲目開挖

• 安全等級高：信號故障直接影響行車，10 分鐘內響應

七、常用儀器速覽

• 基礎：萬用表、500V 兆歐表

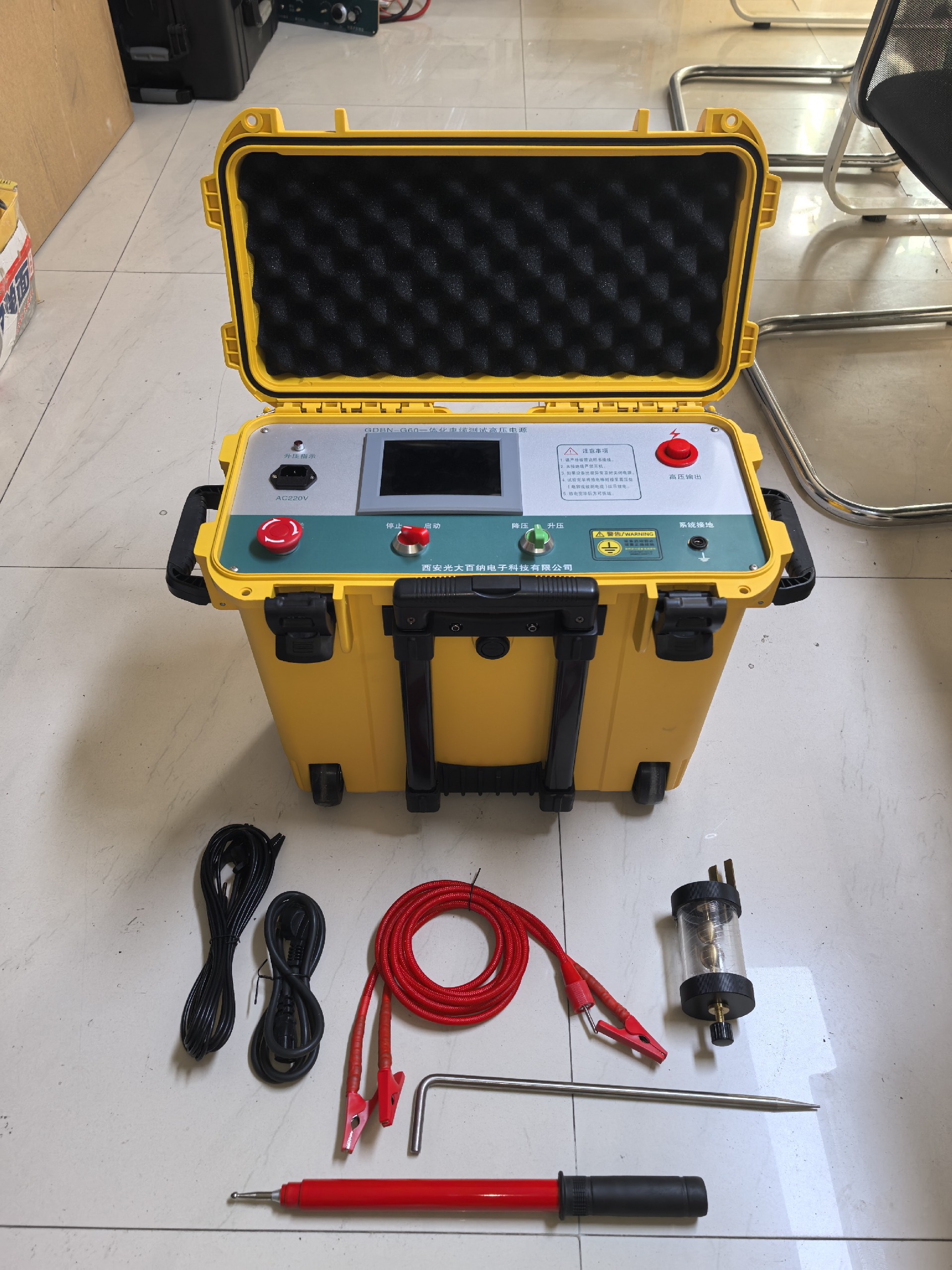

• 測距：TDR 電纜故障測試儀

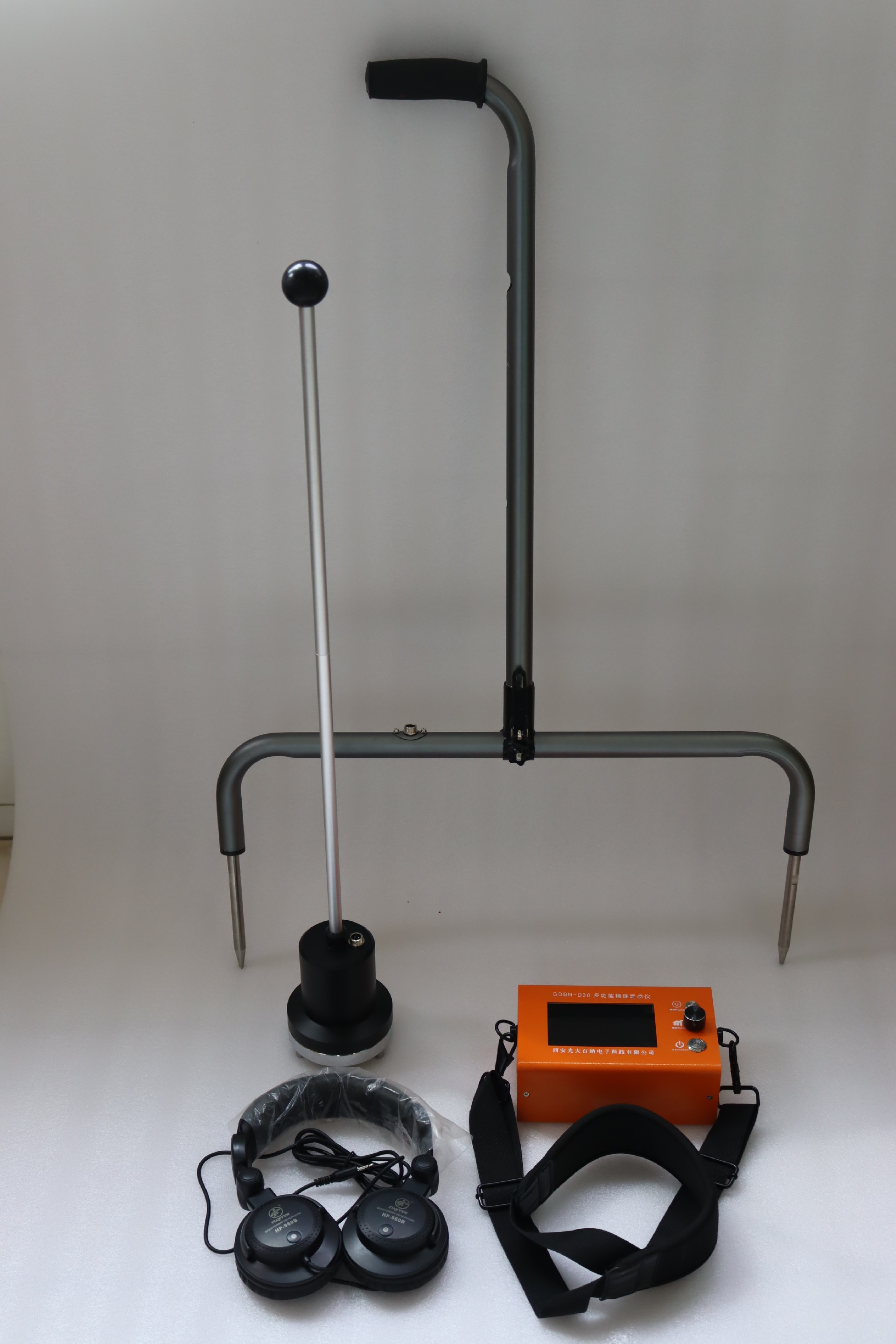

• 定點：跨步電壓儀、聲磁定點儀

• 光纜：OTDR 光時域反射儀
