遠端短路環法用于測量電纜分支線上的故障

如圖4.24所示具有分支的T接電纜線路，假定TC段上有閃絡(luò )性故障，下面介紹用直閃遠端短路環法識別故障點的步驟。

首先不加遠端短路環，測得脈沖電流波形如圖4.25.a所示，由于故障點在分支點后，行波在分支點的反射，使得波形較復雜，不容易識別故障距離。

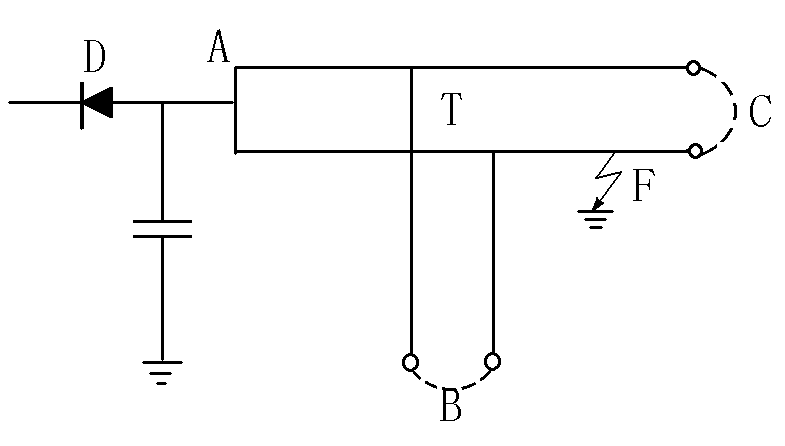

圖4.24  T接電纜

在B端加短路環，測得一波形如圖4.25.b所示，故障點放電脈沖到達分支點后，一部分越過分支點沿故障線芯運動到測量端，傳播路徑為F一T一A；另一部分沿分支線運動到B端后，越過短路環，沿良好線芯傳到測量端，傳播路徑為F一T一B一T一A。沿健全導體傳播的放電脈沖到達測量端后，使脈沖電流波形與圖4.25.a對應的無B端短路環的波形出現不同，出現差異的時間延遲對應于波形在分支線與B端之間往返一次的時間。因此，在無故障點的分支遠端加短路環測得的距離應為該分支線的長度。

在C端加短路環，測得的波形如圖4.25.C所示，故障點放電脈沖傳播路徑分別為F一T一A與F一C一T一A，后者為沿良好線芯傳來脈沖的傳播路徑，它出現的時間延遲對應行波在故障點到C端往返一趟的距離。因此，在帶有故障點的分支線上加短路環，測得的距離為故障點到該分支遠端的距離。

當故障點在分支線TA上時，可用普通的直閃或沖閃法測試，得到的脈沖電流波形與普通電纜上測試波形基本類似，可直接識別故障點距離，這時B或C端加短路環測出的距離應分別為分支線TB或TC的距離加上故障點到T接點距離。

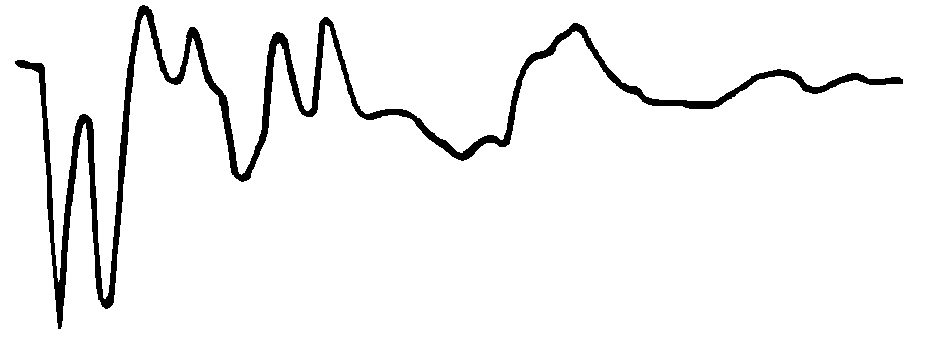

(a) 無遠端短路環波形

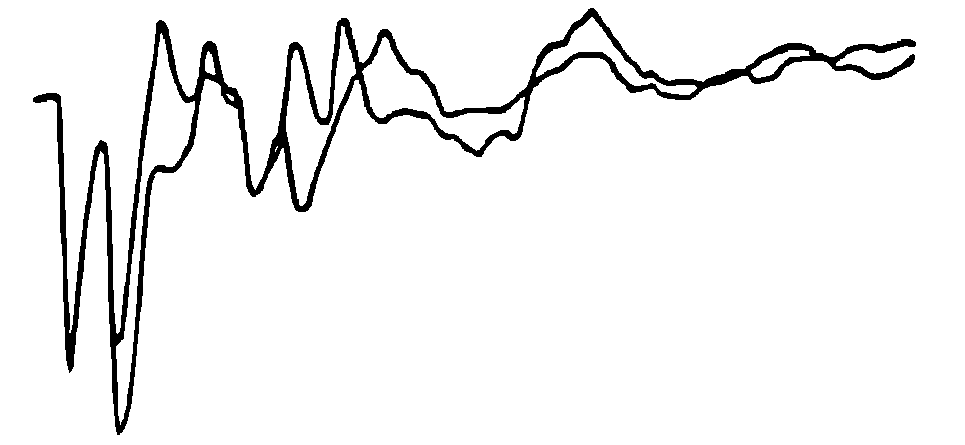

(b) B端加短路環波形

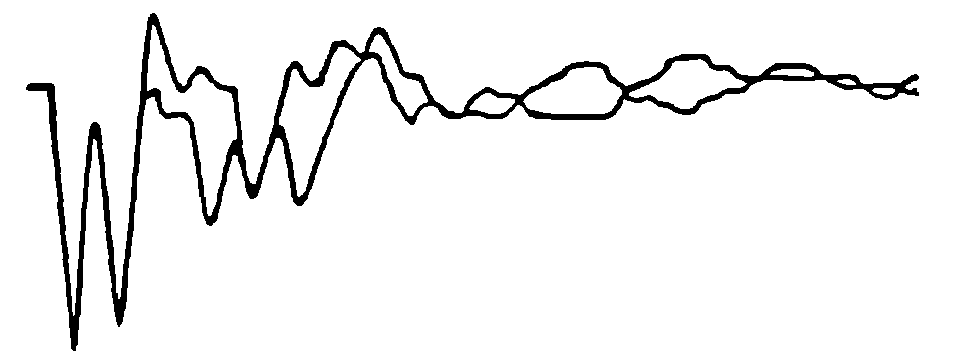

(C) C端加短路環法波形

圖4.25  分支線上遠端短路環法波形
