電纜故障點不擊穿時的脈沖電流波形

圖4.12給出了故障點不擊穿時的沖閃測試行波傳播網格圖、電流波形以及線性電流耦合器的輸出。

下面分析一下電流波形的產生過程。首先說明，球間隙放電后，即被電弧短路，儲能電容相當于直流電源，對高頻行波信號呈短路狀態，電流波反射系數ρi＝+1；而電纜遠端開路，電流波反射系數ρi'＝-1。

假設在t＝0，電容上電壓為-E時，球間隙擊穿，產生沿電纜向前運動的電流波i0＝-E/Z0，電流波在電纜遠端產生負的反射波ρi'i0=-i0，返回測量端，遠端反射電

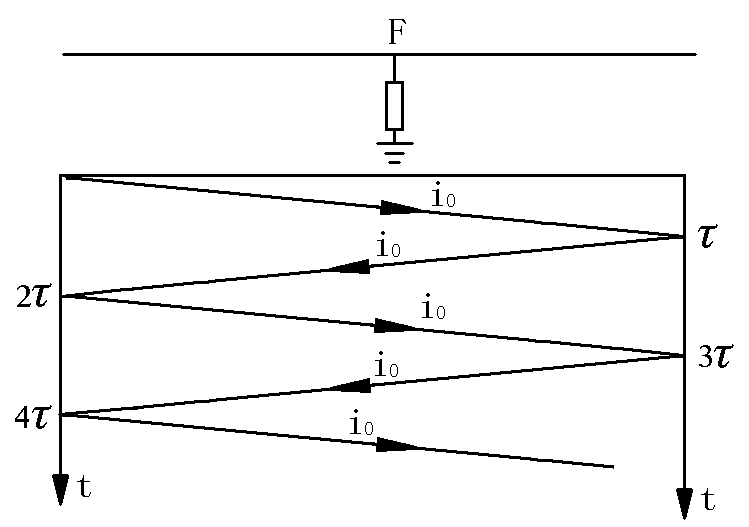

(a). 行波網格圖

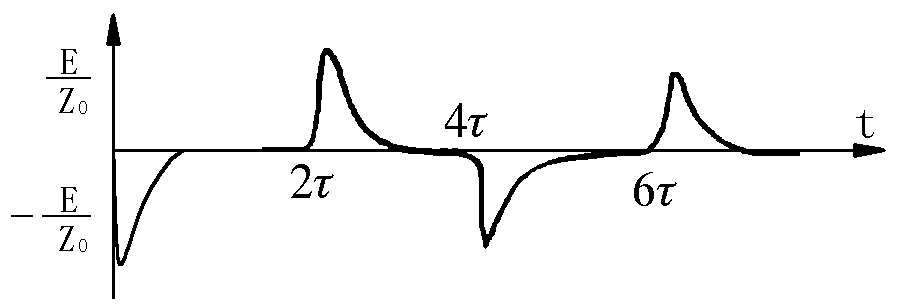

(b). 電流波形

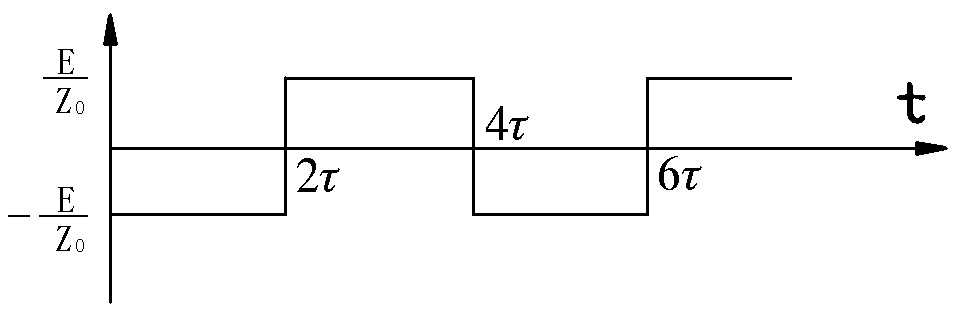

(c). 線性電流耦合器的輸出

圖4.12  故障點不擊穿時脈沖電流波形

流波在測量端產生正的全反射，運動到遠端后，又被倒相反射回來……，電流波將如此來回反射，直到能量全部消耗掉。把測量端所有電流行波相加后，可得到如圖4.12.b所示的電流波形，圖4.12.c對應的是線性電流耦合器輸出?？梢?jiàn)，故障點未擊穿時，脈沖電流波形是交替變化極性的脈沖，相鄰脈沖之間的距離對應電纜長度。
