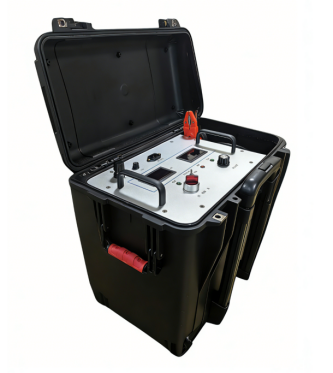

GDBN-S6035

 直流耐壓燒穿源用戶手冊

1 描述

1.1 簡介

GDBN系列直流耐壓燒穿源，用于高壓電氣設備的直流耐壓。最大輸出電流500mA，燒穿功率達1000W，特別適用于電纜燒穿。

1.2 特點

1. 采用全數字高頻變流技術、頻率調制（PFM）+ 脈寬調制（PWM）雙調制策略、電壓閉環 + 電流閉環雙環反饋控制方案，實現輸出電壓與輸出電流的高精度與穩定度的控制。超音頻全橋逆變，倍壓整流，紋波系數小，無噪聲。

2. 低壓端采用四管全橋MOSFET逆變，高壓端同樣采用全橋整流，用以減小輸出電壓紋波，提高電源效率。

3. 數碼管式電壓電流指示模塊，直觀反映測試品所承受的電壓與電流。

4. 采用進口帶拉桿箱體設計，強度高，攜帶方便。

5. 選用進口多圈繞線電位器，提高輸出電壓與電流的設定分辨率。

1.3 技術指標：

輸出電壓             0~60kV連續可調

最大輸出電流       550mA

燒穿功率             1000W

電壓、電流測量精度 0.5%

工作方式           允許連續工作

工作電源           工頻220V±15%

使用環境溫度    -15℃~45℃

相對濕度           ≤90% 無凝露

海拔高度           ≤2000m

重量                    24.9 kg(含附件)

體積                   31cm×47cm×50cm

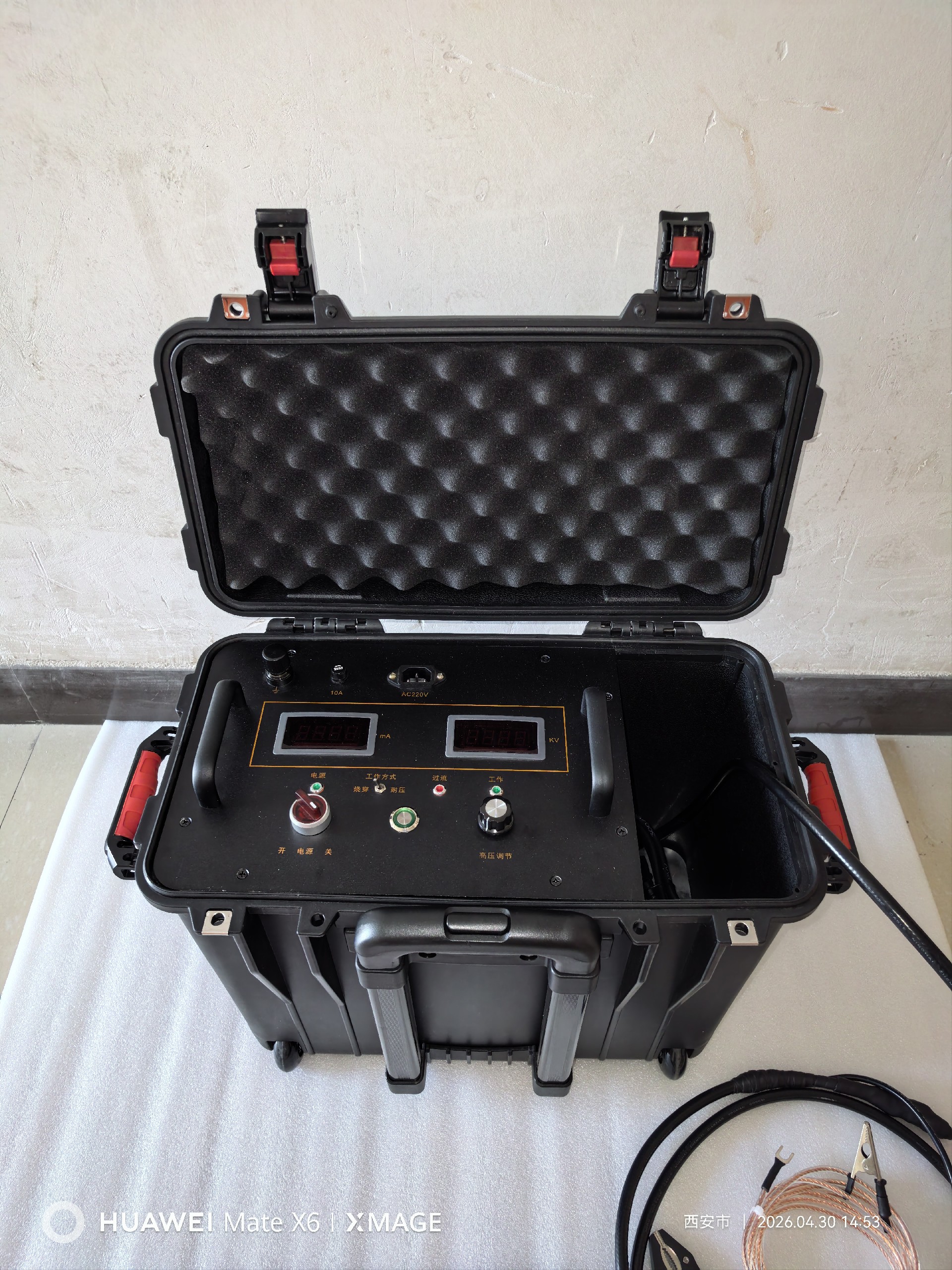

1.4 供貨清單

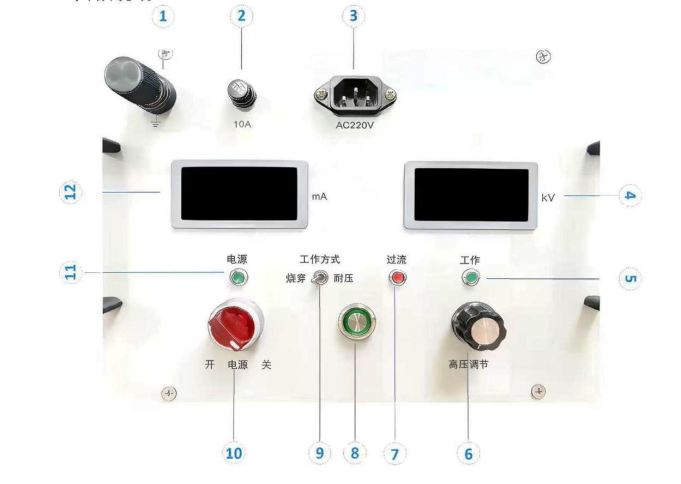

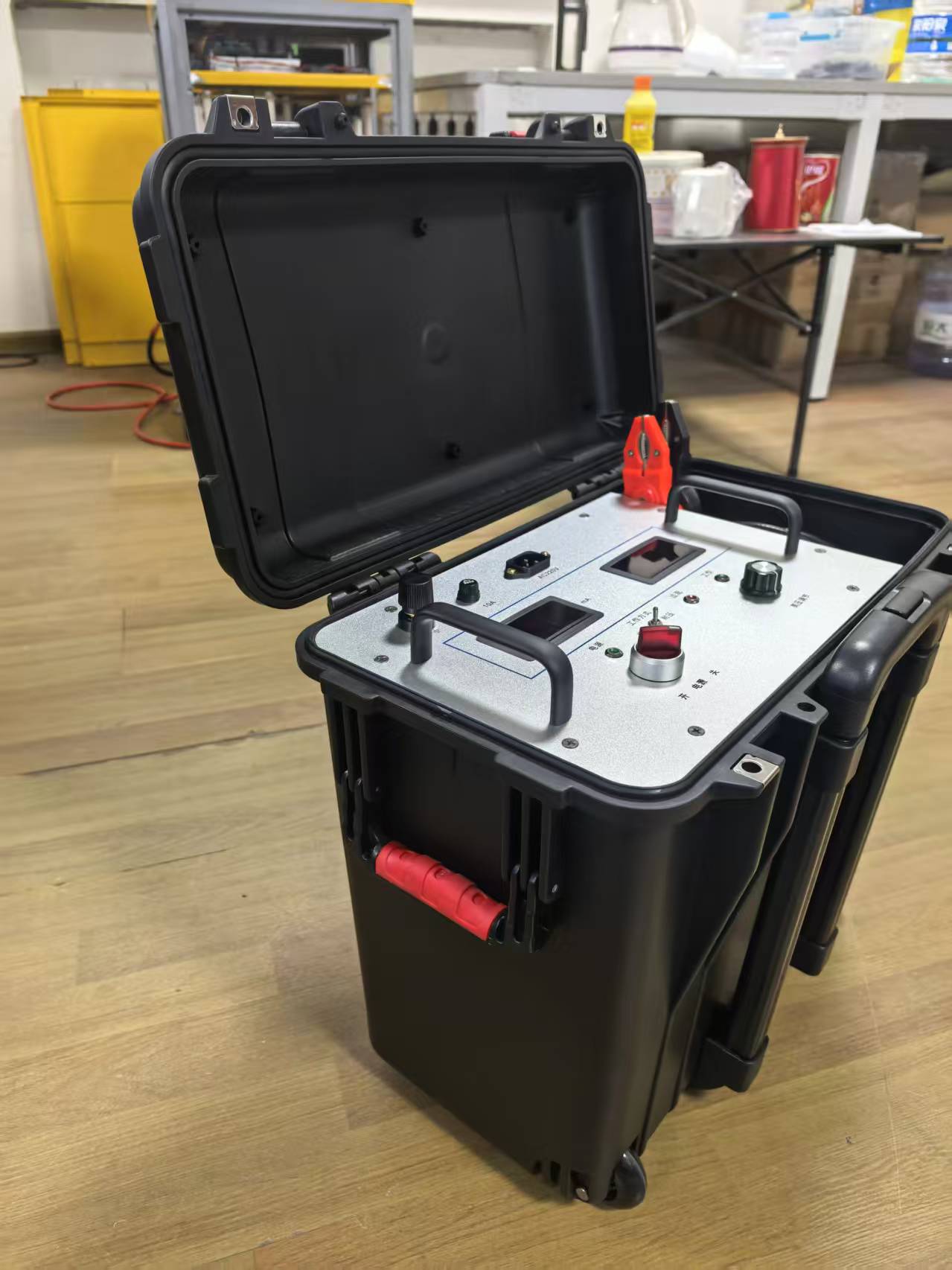

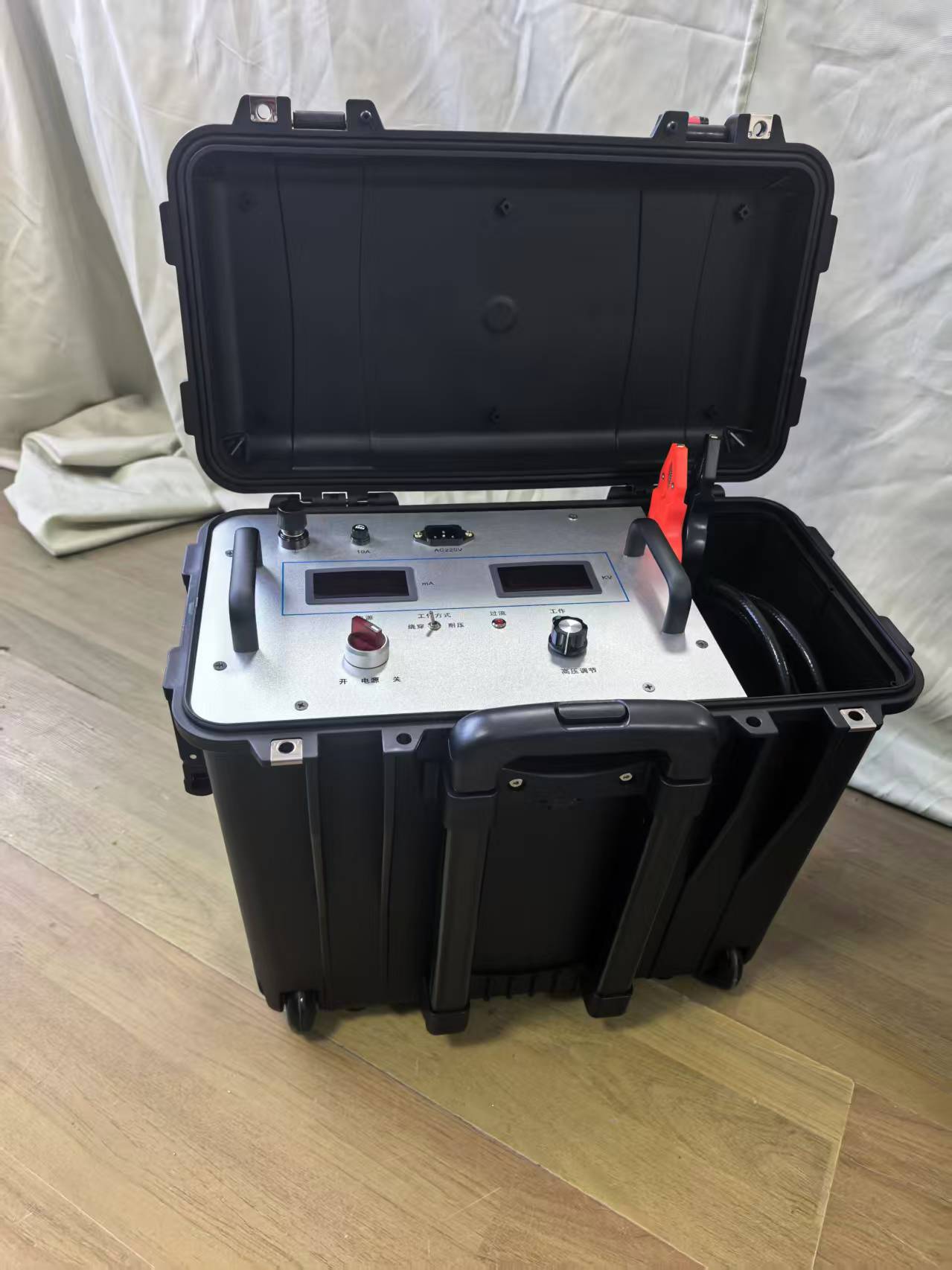

2 面板說明

1.接地柱：必須將儀器可靠接入現場地，使儀器與地等電位，避免危及人身安全及損壞儀器。

2.保險絲座: 內置10A(5×20)保險絲管。

3.電源插座: 工頻220V±15%。

4.工作電壓指示：輸出電壓，負極性，單位為kV。

5.工作指示燈：接通電源，高壓調節器逆時針歸零并且合閘按鈕按下，該燈亮，可以升壓。

6.高壓調節器：順時針旋轉為升壓，反之為降壓。與合閘按鈕共同決定工作狀態。

7.過流指示燈：工作方式置“耐壓”或“燒穿”檔，試品泄漏電流或燒穿電流超過設備默認值，該指示燈亮。

8.合閘按鈕，合閘后方能升壓。同高壓調節器共同決定工作狀態。

9.工作方式：在“耐壓”檔，當被試品泄漏電流大于設備默認值，過流指示燈亮，自動關閉高壓。如需重新升壓，需將設備斷電，重新啟動。在“燒穿”檔，燒穿電流超過設備默認值，自動關閉高壓，如需重新升壓，需將設備斷電，重新啟動。

10.電源開關。

11.電源指示燈：接通電源，打開電源開關，該燈亮。

12.工作電流指示：輸出電流，單位：mA。

設備使用時，須將設備可靠接入現場地，紅色架子夾在待測設備高電位端，黑色夾子夾在待測設備接地或者低電位端。

3 操作說明

3.1 空載試驗

驗收設備及長久不用的設備應先進行空載試驗，步驟如下：

1.高壓調節旋鈕逆時針到底且開關鎖斷開。

2.高壓輸出電纜紅夾子夾在絕緣件或懸空，儀器外殼可靠接地。

3.電源開關置“開”。

4.順時針旋轉高壓調節鈕，開始升壓。觀察電壓表指示，高壓輸出電纜端應無放電聲音。

5.將電壓緩慢升至額定值停留3分鐘，電壓應保持穩定。若不穩定，檢查電源電壓是否太低(<198V)。

6.降壓，逆時針旋轉高壓調節。

7.關斷電源開關。

8.用放電棒對高壓輸出電纜放電并接地。

3.2試品試驗方法

 以電纜為例說明：

1. 電纜試驗時，高壓輸出電纜紅夾子夾在線芯，黑夾子夾外屏蔽層。儀器機箱保護地須可靠接地，接好隨機攜帶放電棒。注意：接地時須將接地處表面鐵銹或油漆處理干凈。

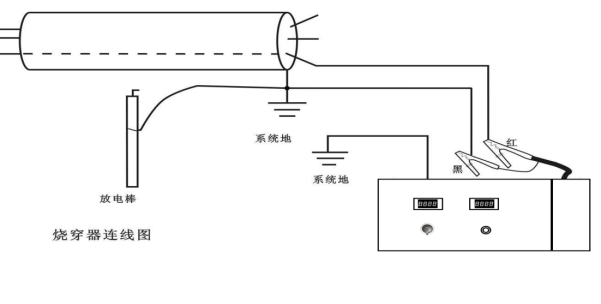

電纜燒穿試驗連線示意圖

2.長電纜有較大的電容量，此時，升壓速度取決于充電速度，應緩慢旋轉高壓調節鈕。

3.電壓接近試驗電壓時，應放慢調節速度，逐步將電壓調至所需值。

4.對大電容試樣，自然放電很慢，應等待電壓自然放電至試驗電壓的50%以下，再用專用放電棒放電，最后掛上接地線，關閉電源開關，拆線。

5.若在耐壓過程中出現擊穿，應將工作方式置“燒穿”檔，增大電流，若試品已擊穿或有大閃絡，應繼續加電壓，等待電纜殘壓降低到所需值，關閉儀器，放電。

6.儀器如需較長時間工作，應間隔一段時間，將高壓調節旋鈕置于零位，儀器內部器件冷卻后再繼續使用。
