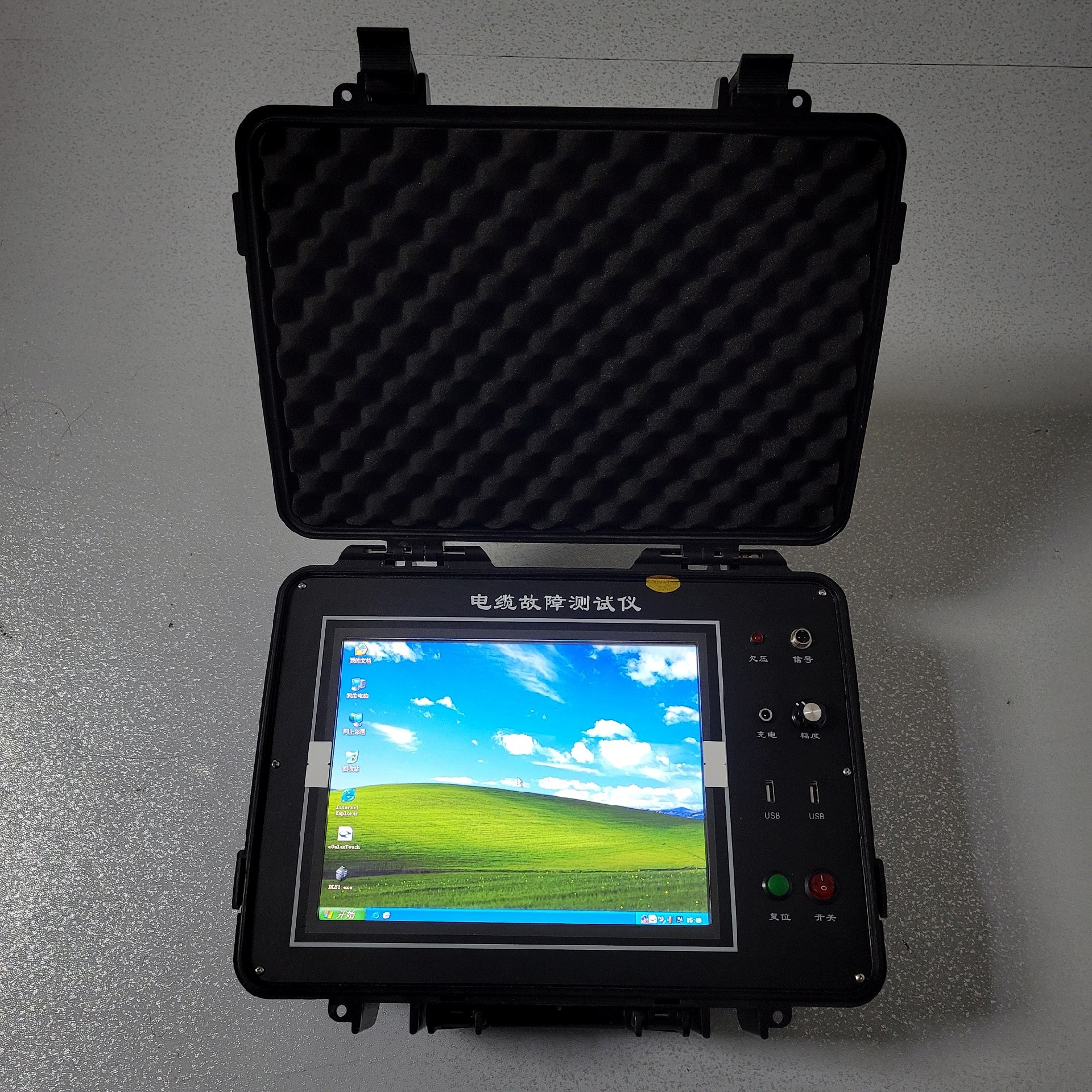

傳輸電纜受外力，潮濕，絕緣老化等損壞后，會(huì )造成線路傳輸故障，嚴重影響正常生產和使用壽命，需要快速查找故障點進行故障排除。 因此，需要電纜故障測試儀，很多人不知道這款設備是如何工作的。 本文將向您介紹該設備的工作原理。

 一. 電纜故障測試儀直流故障測試方法的工作原理：

直接閃光法適用于測量高阻閃絡(luò )故障。 在實際測試中，操作方法和接線圖與閃光方法基本相同（無球間隙）。 直接閃光法也分為兩種方法：電壓采樣和電流采樣。 我們建議使用當前采樣。 當故障階段將直流高壓施加到某個值時，故障點被分解并短路。 此時，從故障點產生反向轉換電壓V10。 電壓沿著電纜傳輸。 當故障傳輸到開始時，開始時的阻抗大于電纜的特性阻抗，因此反射為2V10，此電壓繼續向后傳輸，并在故障點后短路，因此 反射電壓為-2V1，在一段負反射電壓之后，它被傳輸到開始，因此它來回前后幾次直到閃絡(luò )放電結束并停止。

 二. 電纜故障測試儀的工作原理影響高壓閃光測試方法：

閃光方法適用于測試高阻漏電故障。 對于其他類型的高阻和低阻故障，也可以使用閃光測試。 測試方法與直接閃光法相同，不同之處在于電纜未施加直流高壓但通過球間隙施加浪涌電壓，以便故障點擊和放電，以及反射電壓（或 產生電流，并且儀器記錄瞬態的狀態。 波形分析用于確定故障點的位置。 它是測量高阻抗和閃絡(luò )故障的主要方法。 相同的采樣方法也分為電壓采樣和電流采樣。 當然，細分可分為高端和低端電壓采樣，電感和電阻采樣，啟動和終端采樣。 由于低側電流采樣布線簡單，可靠且易于識別，因此建議采用當前的采樣方法。

 三. 電纜故障測試儀低壓脈沖測試方法的工作原理：

該低壓脈沖測試方法具有操作簡單，波形識別容易，精度高的特點。 對于短路，低電阻和斷線故障，此方法可用于直接確定故障距離。 即使沒有這樣的故障，在高壓閃絡(luò )測試之前，也可以通過低壓脈沖方法測量電纜的全長或速度。 與閃絡(luò )測試波形相比，它通常便于波形分析，達到快速確定故障點的目的。

電纜故障測試儀的工作原理實際上非常簡單。 只有了解其工作原理，才能更好地使用此設備。
