多條電纜的鑒別

 電纜溝或開挖區域里經常是多條電纜并排敷設，在尋找和排除電纜故障時，需要區分出哪條是我們要尋找的電纜。在電纜的一端，在導體對地或兩導體之間通入音頻電流信號，由于電纜的導體不在電纜的軸線上，而電纜周?chē)娜我稽c(diǎn)的磁場強度與該點與通電導體的距離成反比，靠近通電導體一側的磁場強度明顯增強。因而通過測量電纜圓周上磁場的變化可以識別出所要尋找的電纜。

1.相地通電時音響變化的測量

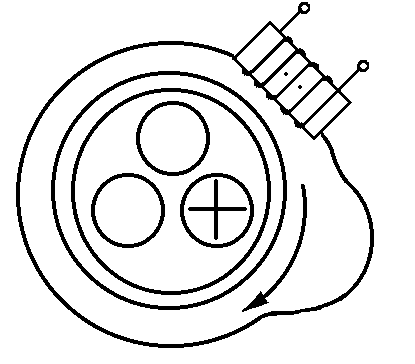

在電纜始端，將音頻信號發生器接到電纜一相導體和外皮（接地）間，在電纜另一端將該相與外皮短接。向電纜通入信號電流。在測試現場將探測儀接收線圈圍繞電纜轉一周（線圈軸線與電纜外皮相切），用耳機可以監測到聲響的變化。由圖6.13的音響曲線可以看出，當線圈靠近通電的導體一側時，聲響最強。從而可以確定此電纜即是我們要尋找的電纜。

圖6.13  相地通電音響變化曲線

圖6.14   相間通電音響變化曲線

2. 相間通電時音響變化的測量

在被測電纜始端，將信號發生器輸出端接到電纜的兩相導體間，在電纜另一端將該兩相導體短接，并向電纜通入音頻信號電流。與相地通電時相似，將探測儀接收線圈環繞待測電纜轉動時（線圈軸線與電纜外皮垂直），當線圈分別在兩個通電導體的正上方或下方時，接收到的磁場最強，耳機聽到的聲音最響，從而可根據聽到的音響的變化確認該電纜即是要尋找的電纜，如圖6.14所示。
